डबल रोल बनाने की मशीन डबल लेयर रोल बनाने की मशीन दो प्रोफाइल वाली एक मशीन

उत्पाद विवरण

डबल लेयर रोलिंग बनाने की मशीन, रोलिंग पूर्ववर्ती औजार के साथ, पीपीजीएल रोल बनाने की मशीन

त्वरित विवरणः

1. मोटाई: 0.4-0.8 मिमी
2. सामग्रीः G550/G350, पूर्व चित्रित शीट
3. इनपुट चौड़ाईः 1250 मिमी

मशीन सूचीः

1. हाइड्रोलिक डी-कोइलर
2. डबल लेयर रोल पूर्व
3. दो सेट हाइड्रोलिक काटने के उपकरण
4. रन आउट टेबल या स्वचालित स्टैकिंग डिवाइस
5. सीमेंस पीएलसी और आईओपी/टच स्क्रीन, श्नाइडर ब्रांड इन्वर्टर

पूर्ण लाइन का विवरण/तकनीकी मापदंड विवरणः

• 5TX1250mm हाइड्रोलिक अन-कोइलर के साथ कॉइल कार

कॉइल के आंतरिक छेद को विस्तारित करने के लिए हाइड्रोलिक प्रणाली, पंप मोटरः 3KW
कॉइल आंतरिक व्यास = 510±30 मिमी
भार क्षमताः अधिकतम 5 टन, कॉइल चौड़ाई अधिकतम 1250 मिमी
कॉपर विग विस्तार प्रकार
कॉइल को घुमाने के लिए ड्राइविंग मोटर, 3KW, मैनुअल आवृत्ति गति नियंत्रण
अन्य डिज़ाइन जैसे कि अनुरोध के अनुसार स्न्यबर आर्म/सपोर्ट आर्म/कोइल कार

• प्रवेश रोलर और मैनुअल प्री-शेयरिंग डिवाइस

दो सेट प्री-शेयरिंग डिवाइस
केवल शीट के अंतिम टुकड़े के अंत को काटने के लिए
काम मोटाईः अधिकतम 0.8 मिमी

• नीचे दी गई तालिका के रूप में काटने के विवरण के साथ रोल बनाने की मशीनः

• पीएलसी नियंत्रण प्रणाली

सीमेंस ब्रांड पीएलसी और टच स्क्रीन, श्नाइडर/शिलीन/डेल्टा ब्रांड इन्वर्टर, ओमरोन एन्कोडर

कट-टू-लेंथ सहिष्णुता≤±1 मिमी

नियंत्रण वोल्टेज 24V

• उत्पाद रैक बिना बिजली के, 3 इकाइयां

आवेदनः

एक डबल शीट रोल बनाने की मशीन में आमतौर पर एक डे-कोइलर, दो प्रवेश फ़ीडिंग गाइड्स के साथ प्रवेश कतरनी वैकल्पिक, दो रोल बनाने की प्रणाली होती है,एक काटने के फ्रेम के साथ दो काटने के मर (एक हाइड्रोलिक प्रेसिंग से लैस किया जाएगा जब तक कि इस दो स्तर के रोल बनाने की मशीन धातु कांच छत टाइलों का उत्पादन करने के लिए बनाया गया है)एक ट्रांसमिशन सिस्टम, एक नियंत्रण प्रणाली और रन आउट टेबल। आवश्यकताओं के अनुसार इस डबल लेयर रोल बनाने की मशीन के लिए हाइड्रोलिक डी-कोइलर और ऑटो स्टैकिंग मशीन वैकल्पिक हैं।यूरोपीय ग्राहकों के लिए, मशीन के शरीर पर सुरक्षा कवर और सीई चिह्न है।

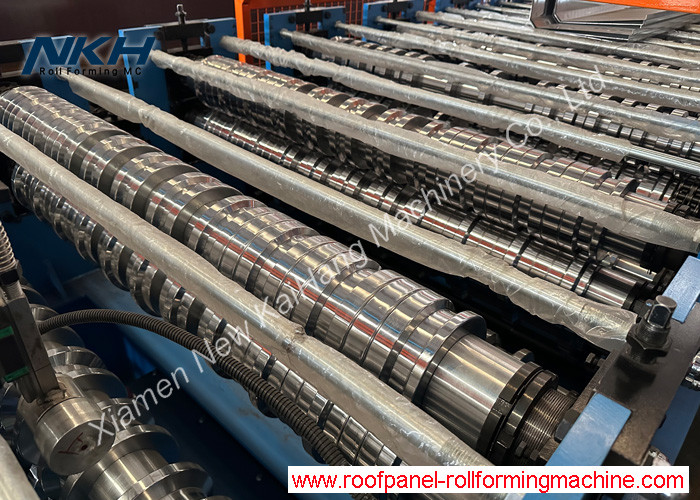

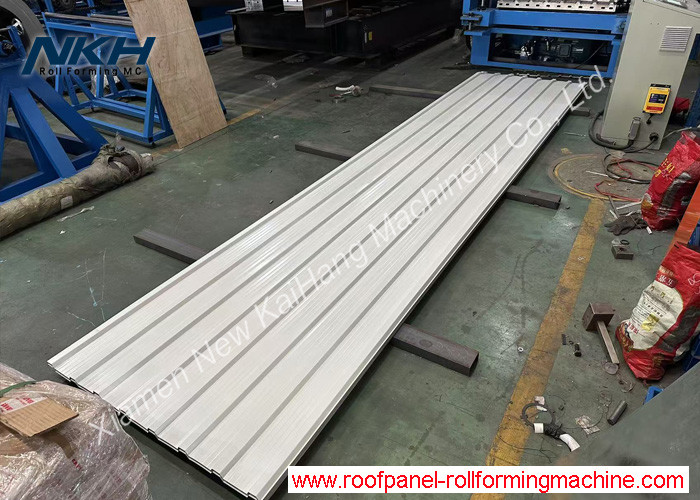

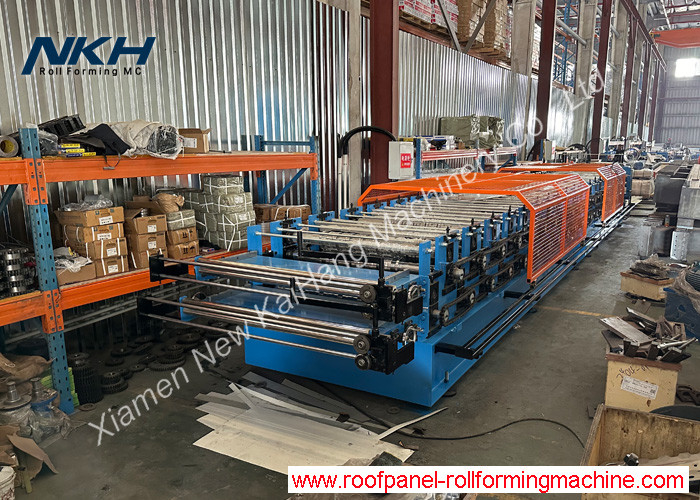

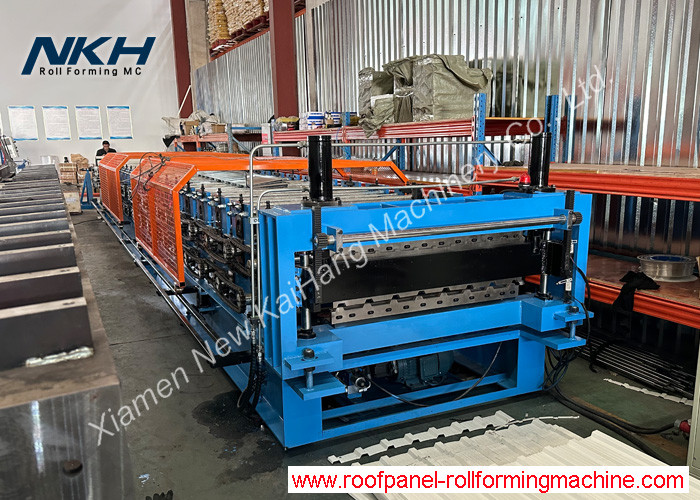

प्रोफाइल ड्राइंग/लेआउट/इक्विपमेंट संदर्भ चित्रः
