सी एंड जेड पुर्लिन बनाने की मशीन ऑटो एक्सचेंज त्वरित परिवर्तन अनुकूलित रोल बनाने की मशीन

1. मोटाई : 1.5मिमी-3.0मिमी
2. सामग्री : जीआई शीट, 245Mpa
3. काटने का तरीका: स्टॉप टू कट डिज़ाइन द्वारा
4. काटने की सहनशीलता : ±1मिमी

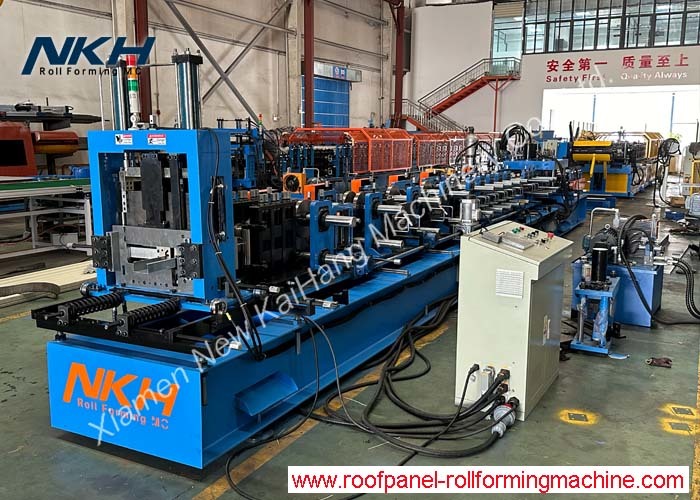

आजकल, सी/जेड पर्लिन रोल फॉर्मिंग मशीनें हैं जो सी और जेड स्टील पर्लिन के आकार को जल्दी से स्वचालित रूप से बदलती हैं (इंटरचेंजेबल सी/जेड पर्लिन रोल फॉर्मिंग मशीन में अधिक)।

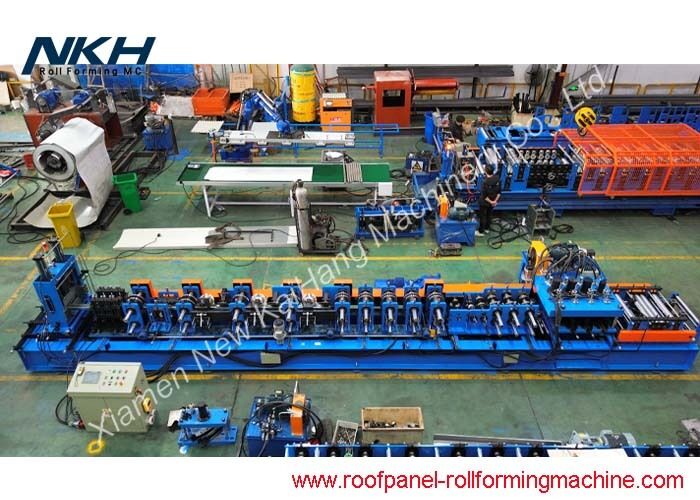

पारंपरिक सी/जेड पर्लिन रोल फॉर्मिंग मशीनों की तुलना में, एक इंटरचेंजेबल मशीन बहुत अधिक कुशल काम कर सकती है, क्योंकि यह अलग आकार के जेड स्टील पर्लिन का उत्पादन करने में अधिकतम 10 मिनट का समय लेती है। आम तौर पर, एक जेड स्टील सेक्शन चैनल रोल फॉर्मिंग मशीन में एक मैनुअल डी-कॉइलर, लेवलिंग डिवाइस के साथ फीडिंग गाइड, हाइड्रोलिक पंचिंग टूल्स, रोल फॉर्मिंग पार्ट, हाइड्रोलिक कटिंग, ट्रांसमिशन सिस्टम, एक पीएलसी कंट्रोल कैबिनेट, एक हाइड्रोलिक ऑयल पंप और रन-आउट टेबल शामिल होते हैं।

1. हाइड्रोलिक डी-कॉइलर
2. प्री-लेवलिंग डिवाइस
3. हाइड्रोलिक प्री-पंचिंग डिवाइस

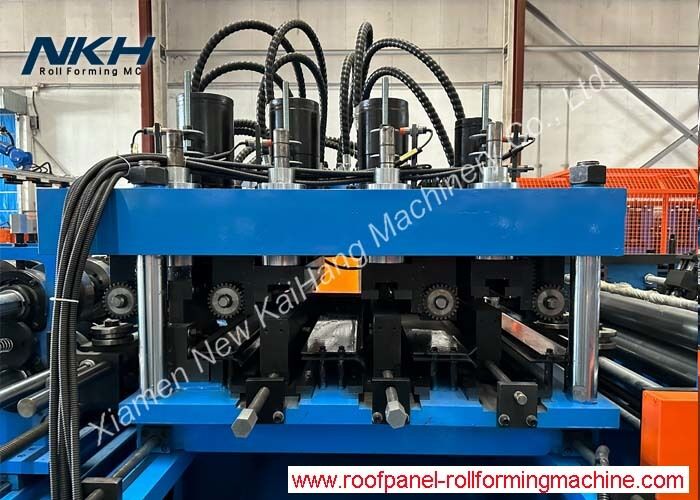

4. आकार बदलने वाली रोल फॉर्मिंग मशीन स्वचालित रूप से
5. हाइड्रोलिक पोस्ट-कट डिवाइस
6. रन आउट टेबल
7. पीएलसी कंट्रोल सिस्टम

• 5TX600मिमी हाइड्रोलिक अन-कॉइलर या मैनुअल डी-कॉइलर

अन-पावर्ड; लोड क्षमता = अधिकतम 5 टन

कॉइल इनर होल को एक्सपैंड करने के लिए हाइड्रोलिक सिस्टम, पंप मोटर: 3KW

कॉइल इनर-डायमीटर = 510+/-30मिमी

कॉइल चौड़ाई = अधिकतम 600मिमी

मेंड्रेल रोटेशन: ड्राफ्ट टाइप

• प्री-लेवलिंग डिवाइस

कॉइल-सेट को हटाने के लिए 4 ओवर 3 शाफ्ट के साथ प्री-लेवल डिवाइस

रोल फॉर्मर के साथ समान मोटर साझा करें

• हाइड्रोलिक प्री-पंचिंग/प्री-कटिंग डिवाइस

पोस्ट कट के साथ समान हाइड्रोलिक ग्रुप में साझा करें

कॉइल की पहली/अंतिम शीट को काटने के लिए प्री-शेयरिंग डिवाइस

नीचे के छेद को पंच करने के लिए

• वेब पर सिंगल स्लॉटेड या राउंड होल
• वेब पर डबल स्लॉटेड या राउंड होल
• प्रत्येक तरफ फ्लैंज पर सिंगल स्लॉटेड या राउंड होल

• रोल फॉर्मिंग मशीन का विवरण नीचे दी गई तालिका के अनुसार:

• हाइड्रोलिक पोस्ट-कट डिवाइस

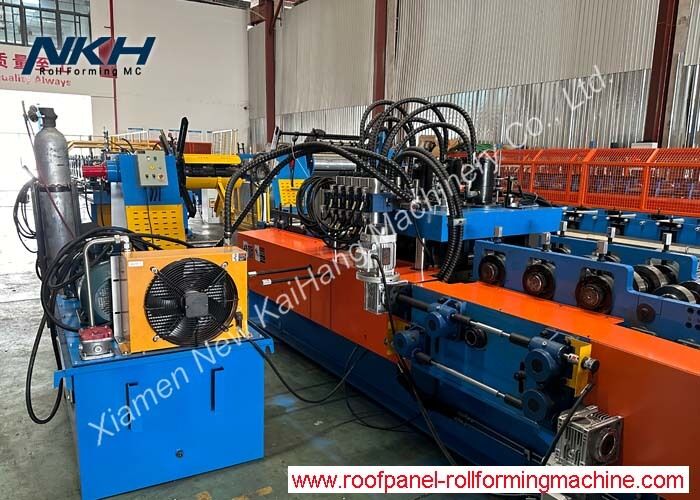

हाइड्रोलिक ग्रुप: 11KW

स्टॉप टू कट डिज़ाइन

कट-ऑफ के बाद अपशिष्ट होता है

सभी आकार समान हाइड्रोलिक ग्रुप में साझा किए जाते हैं

काटने की सामग्री: Cr12, हीट ट्रीटमेंट

• पीएलसी कंट्रोल सिस्टम

मात्रा और काटने की लंबाई स्वचालित रूप से नियंत्रित करें

सीमेंस ब्रांड पीएलसी और टच स्क्रीन के साथ संयुक्त:

श्नाइडर ब्रांड इन्वर्टर, ओमरॉन एनकोडर, आदि

कट-टू-लेंथ टॉलरेंस ≤±1मिमी

कंट्रोल वोल्टेज 24V

• प्रोडक्ट रैक 4 मीटर लंबा, रोल्ड टाइप
